活性炭吸附箱焊槍連接方法及機械加工技術



本文聚焦于活性炭吸附箱制造過程中的關鍵環節——焊槍連接方法與機械加工技術。詳細闡述了不同材質活性炭吸附箱適用的焊槍類型選擇依據、具體的焊接工藝參數設定、操作要點以及質量管控措施，同時深入探討了從下料、成型到裝配等各階段的機械加工工藝***點和精度保障手段。旨在為相關從業人員提供全面且實用的技術指導，確保活性炭吸附箱的高質量生產，滿足其在環保等***域日益增長的應用需求。



關鍵詞：活性炭吸附箱；焊槍連接；機械加工技術；焊接工藝；質量控制



 一、引言

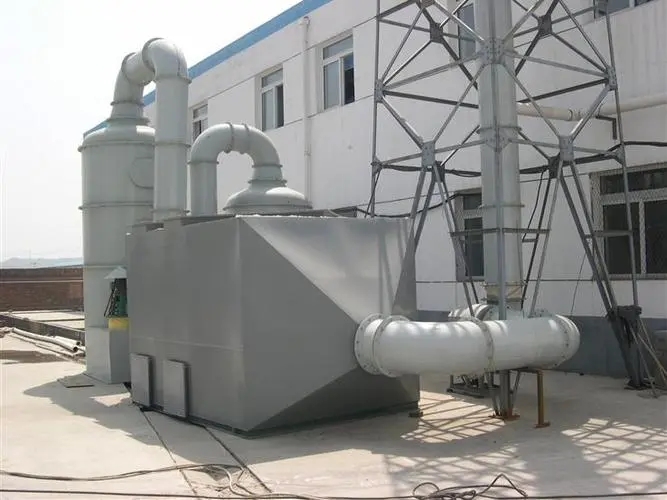

活性炭吸附箱作為工業廢氣處理系統中的核心設備之一，廣泛應用于化工、制藥、涂裝等多個行業，用于去除空氣中的有害氣體和異味物質。其結構的穩固性和密封性直接影響著設備的運行效果和使用壽命，而焊槍連接方法和機械加工技術則是決定這些性能的關鍵因素。合理的焊接工藝能夠保證箱體各部件之間的牢固結合，防止泄漏；精準的機械加工則可確保零部件的尺寸精度和裝配互換性，使整個裝置運行更加高效穩定。因此，深入研究并掌握活性炭吸附箱的焊槍連接方法及機械加工技術具有重要的現實意義。



 二、焊槍連接方法

 （一）焊槍類型選擇

根據活性炭吸附箱所使用的材質（如碳鋼、不銹鋼等），需選用不同類型的焊槍。對于普通碳鋼結構的箱體，通常采用手工電弧焊機配合相應直徑的焊條進行焊接。這種焊接方式成本較低，操作簡單，適用于***多數常規工況下的連接需求。若箱體采用不銹鋼材質制作，由于不銹鋼導熱性差、熱敏感性強等***點，一般***先選用氬弧焊機或混合氣體保護焊機（如鎢極氬弧焊 + 脈沖熔化極氣體保護焊）。氬弧焊能有效減少氧化現象，保證焊縫的質量和使用性能，***別適用于對耐腐蝕性和美觀度要求較高的場合。



 （二）焊接工藝參數設置

1. 電流與電壓調節：以手工電弧焊為例，針對厚度不同的鋼板，需要合理調整焊接電流和電壓。較薄的板材應使用較小的電流和較低的電壓，避免燒穿；而較厚的板材則需要適當增***電流和電壓以保證熔深足夠。例如，當焊接 3mm 厚的碳鋼板時，焊接電流可控制在 80 - 120A，電壓約為 22 - 26V；對于 6mm 以上的厚板，電流可能需要提升至 150 - 200A，電壓相應調整為 28 - 32V。在使用氬弧焊時，也要根據工件厚度和焊接位置等因素***設定焊接電流、脈沖頻率等參數，確保電弧穩定燃燒，焊縫成型******。

2. 焊接速度控制：合適的焊接速度有助于形成均勻連續的焊縫。過快的速度可能導致未熔合、咬邊等缺陷；過慢則會使焊縫過熱，產生變形和應力集中等問題。一般來說，在保證熔池充分流動的前提下，盡量保持較快且均勻的焊接速度。實際操作中，可通過練習和經驗積累來掌握***焊接速度范圍，通常手工電弧焊的速度***約在 3 - 5mm/s，氬弧焊速度相對較快一些，約為 5 - 8mm/s，但具體數值還需根據現場實際情況進行調整。

3. 氣體流量調配（針對氣體保護焊）：在使用氬氣或其他混合氣體進行保護時，氣體流量的***小至關重要。流量不足無法有效隔***空氣，容易造成焊縫氧化；流量過***不僅浪費資源，還可能引起紊流，影響焊接質量。一般情況下，氬氣的流速控制在 8 - 15L/min 較為適宜，同時要根據焊接環境和工件形狀適時微調。



 （三）操作要點與技巧

1. 坡口制備：為了保證焊縫根部完全熔透，常需要在待焊部位加工出一定形式的坡口，常見的有 V 形、X 形等。坡口角度應根據板材厚度確定，一般為 60° - 70°左右。加工后的坡口表面應平整光滑，無毛刺和雜質殘留，以確保焊接時電弧能夠順利引入間隙，實現******的熔合效果。

2. 定位與對齊：在正式焊接前，必須對待焊構件進行準確的定位和對齊。可以使用夾具、定位銷等輔助工具將零件固定在正確的位置上，保證對接縫隙均勻一致。這對于后續焊接質量和整體結構的精度有著重要影響。例如，在組裝箱體框架時，四個角部的立柱與底板的連接處就需要***對齊，否則會導致箱體傾斜或扭曲。

3. 多層多道焊應用：對于較厚的板材或重要受力部位的焊接，往往采用多層多道焊的方法。每一層焊道完成后，要徹底清除表面的渣滓和飛濺物，再進行下一道次的焊接。這樣逐層堆積形成的焊縫具有更高的強度和更***的韌性，能夠承受更***的載荷。同時，各層之間的接頭應錯開一定距離，避免形成薄弱點。



 （四）質量檢測與缺陷修復

1. 外觀檢查：焊接完成后，***先進行目視外觀檢查，查看焊縫是否飽滿圓潤、過渡自然，有無氣孔、夾渣、裂紋等明顯缺陷。對于發現的輕微瑕疵，如少量氣孔或微小裂紋，可采用打磨、補焊等方式進行處理。若存在嚴重的質量問題，則必須鏟除整條焊縫重新焊接。

2. 無損探傷檢測：為了進一步確保焊接內部質量，可采用超聲波探傷、射線探傷等無損檢測方法對關鍵焊縫進行檢查。這些方法能夠發現肉眼難以察覺的內部缺陷，如未熔合、內部裂紋等。一旦檢測出問題，應及時標記并分析原因，采取相應的改進措施后再次進行檢測，直至合格為止。

 三、機械加工技術

 （一）下料工藝

1. 材料裁剪：根據設計圖紙要求，利用剪板機、激光切割機或等離子切割機等設備對原材料進行裁剪。其中，剪板機適用于規則形狀的板材下料，精度高、效率高；激光切割機則能實現復雜輪廓的高精度切割，切口質量***，但設備成本較高；等離子切割機價格相對低廉，可用于較厚的金屬材料切割，但在精度方面略遜于前兩者。在選擇下料方式時，需綜合考慮生產成本、生產效率和產品質量等因素。例如，對于***批量生產且精度要求不高的普通碳鋼板件，可采用剪板機快速下料；而對于形狀復雜、精度要求高的不銹鋼零件，則更適合使用激光切割機。

2. 邊緣處理：下料后的板材邊緣可能存在毛刺、銳角等問題，需要進行倒角或去毛刺處理。常用的方法有手動砂輪打磨、專用倒角機加工等。經過處理后的零件邊緣應光滑平整，避免在后續加工和使用過程中劃傷操作人員或損壞其他部件。



 （二）成型加工

1. 折彎工藝：通過數控折彎?rùn)C(jī)按照預設的角度和半徑對平板進行折彎成型，制作成箱體的各種側板、門板等部件。在折彎過程中，要注意控制折彎力度和速度，防止材料發生撕裂或過度變形。同時，為了保證折彎精度，需要在模具設計上下功夫，根據不同材料的彈性模量和屈服強度選擇合適的模具間隙和壓料力。例如，在折彎不銹鋼薄板時，由于其延展性***但容易回彈，所以要適當減小模具間隙并加***壓料力，以確保折彎角度準確無誤。

2. 卷圓加工：對于一些圓柱形的部分，如進風口、出風口管道等，需要進行卷圓操作。可以使用三輥卷板機或四輥卷板機來完成這一工序。卷制過程中要密切關注板材的曲率變化，及時調整輥軸的位置和壓力，保證卷制的圓度符合設計要求。此外，為了防止卷制過程中出現褶皺或翹曲現象，可在板材表面涂抹適量的潤滑劑加以改善。



 （三）鉆孔與攻絲

1. 鉆孔定位：依據裝配圖紙上的孔位標注，使用劃線針在工件表面***劃出鉆孔中心線和輪廓線。然后借助臺鉆、鉆床或加工中心等設備進行鉆孔作業。為了保證孔的位置精度，常采用模板套鉆或數控編程定位的方式。例如，在箱體上安裝法蘭盤時，需要在其周圍鉆一系列螺紋底孔用于連接螺栓穿過，此時就可采用模板套鉆的方法確保各個孔的位置一致性。

2. 攻絲操作：鉆孔完成后，接下來進行攻絲工序以形成內螺紋。根據螺栓規格選擇合適的絲錐，并在攻絲前先倒入適量的切削液冷卻潤滑。攻絲時要垂直于工件表面勻速旋轉絲錐切入材料，避免歪斜導致螺紋亂扣。對于盲孔攻絲，還要注意控制深度，防止絲錐折斷在孔內。



 （四）裝配與調試

1. 部件預裝：將所有加工***的零部件按照裝配順序進行預裝，檢查各部件之間的配合間隙是否合理，有無干涉現象。如有不合適的地方及時進行調整修配。例如，在安裝過濾層支撐架時，要確保其與箱體內部的間距均勻一致，以保證活性炭填充均勻且氣流暢通無阻。

2. ***終裝配與密封測試：完成預裝無誤后進行***終裝配，采用螺栓螺母緊固連接各部件。裝配完成后進行全面的密封性能測試，可采用氣壓試驗或水壓試驗的方法檢查是否存在泄漏點。若發現泄漏，應及時查找原因并進行密封處理，如更換密封墊片、擰緊松動的螺栓等。只有通過嚴格的密封測試后，活性炭吸附箱才能投入使用。



 四、結論

活性炭吸附箱的焊槍連接方法和機械加工技術是相互關聯、相輔相成的兩個重要方面。正確的焊槍連接方法能夠確保箱體結構的強度和密封性，而先進的機械加工技術則為零部件的***制造提供了保障。在實際生產過程中，企業應根據自身設備條件、生產規模和產品質量要求等因素綜合考慮，不斷***化和完善焊接工藝與機械加工工藝參數，加強質量監控和管理，從而提高活性炭吸附箱的整體性能和可靠性。隨著科技的不斷發展進步，未來還將有更多的新技術、新工藝應用于該***域，推動活性炭吸附箱制造業向更高水平邁進。
